Teilaufgabe 2a:

Für die Fixgerade    ,    bzw.        ergeben sich bei der Iteration die folgenden Bilder:

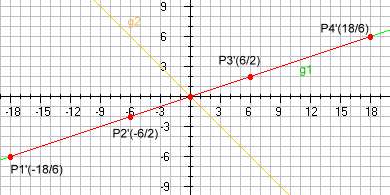

Ausgangszustand

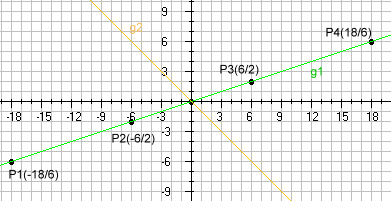

erster Schritt

Man erkennt leicht, das für jeden beliebigen Punkt auf der Geraden gilt: Punkt P und Bildpunkt P' sind identisch.

Alle Punkte, die auf dieser Geraden liegen werden durch die Abbildung mit der Matrix A nicht verändert.

Die Gerade heißt deshalb auch Fixpunktgerade

Ebenso werden natürlich auch alle Ortsvektoren auf sich selbst abgebildet.


Mathematische Betrachtung:

Ein Punkt gehört zur Geraden, wenn die Spitze seines Ortsvektors auf der Geraden liegt.   Für jeden Wert von  ergibt sich ein anderer Punkt P;  d.h. für jeden festen Wert von ergibt sich ein fester Ortsvektor. Auf Vektoren können wir aber die Matrix anwenden.

Die Fixpunktgerade hat also die Gleichung:



Wenden wir also die Matrix A auf die Geradengleichung an.

Es ergibt sich für jeden Ortsvektor:

Ergebnis: Für alle Punkte die auf der Fipunktgeraden liegen gilt: Ihre Ortsvektoren werden durch die Abbildungsmatrix A nicht verändert.
